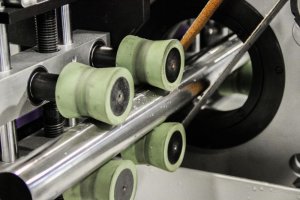

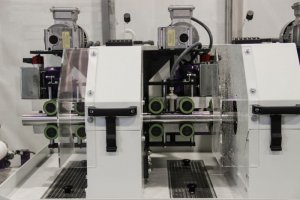

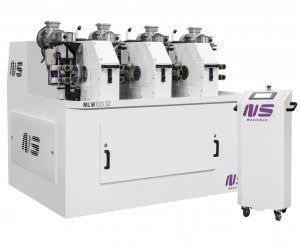

NS MLW100 3Z - Pásová bruska na trubkyNS MLW100 3Z - Pásová bruska na trubky - obráběcí jednotky s vodním chlazenímNS MLW100 3Z - Pásová bruska na trubky - posuv trubky skrz obráběcí jednotku s brusnými pásy

Tříhlavá pásová bruska s vodním chlazením, určená pro finální broušení a leštění rovných trubek a tyčí s kruhovým nebo oválným průřezem do průměru 114 mm. Více pracovních hlav umožňuje použití různých zrnitostí pásů najednou a tím dosažení požadované vysoké kvality povrchu na jeden průchod.

  • díky planetárnímu pohybu pásů se obrobek nemusí otáčet
  • automatický posuv obrobku pomocí válečkových podavačů
  • nastavení a kontrola parametrů stroje probíhá pomocí mobilního panelu s dotykovou obrazovkou
  • obrábění za mokra (uzavřený okruh s chladící kapalinou a filtrací) zabraňuje přehřátí obrobku a eliminuje prašnost
  • utlumení vibrací při obrábění (vč. dlouhých profilů), pevná robustní konstrukce pro náročný provoz
  • bruska může být volitelně vybavena manipulačními stoly usnadňujícími zakládání a odebírání obrobků
  • Technické parametry
    průměr obrobku10 - 114 mm
    počet obráběcích jednotek3
    rozměr brusného pásu50 x 940 mm (6x)
    rychlost brusného pásu10 - 25 m/s
    rychlost automatického posuvu1 - 5 m/min
    příkon motoru pro pohon brusných pásů3 kW (3x)
    příkon motoru planetárního kola1,5 kW (3x)
    příkon motorů podavačů0,12 kW (4x)
    celkový příkon stroje14 kW / 28 A
    rozměry1550 x 1355 x 1550 mm
    hmotnost825 kg
  • Varianty stroje

    Pro obrábění rovných trubek a tyčí o průměru do 114 mm za mokra:

    ModelPočet obráběcích jednotek stroje
    MLW100 2Z2
    MLW100 3Z3
  • Video
Kód produktu NSMLW100 3Z
