NS DM1100 DC EVO
Odjehlovací stroj na odjehlování a zaoblování hran

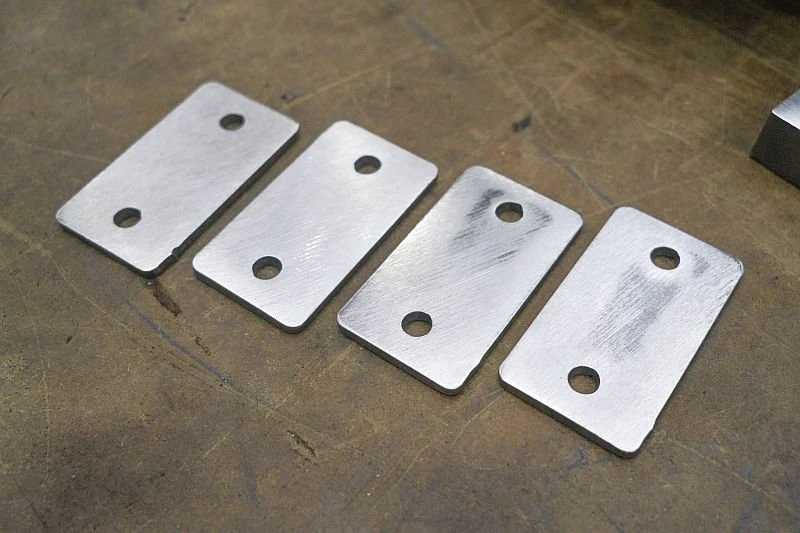

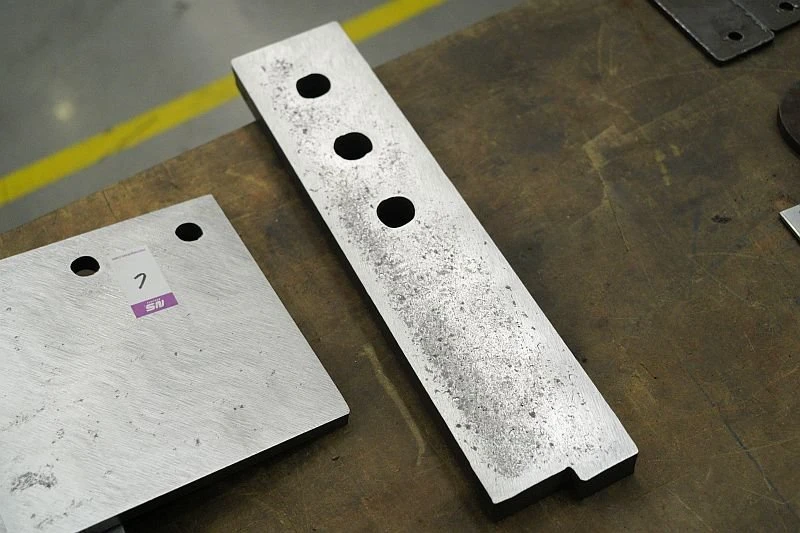

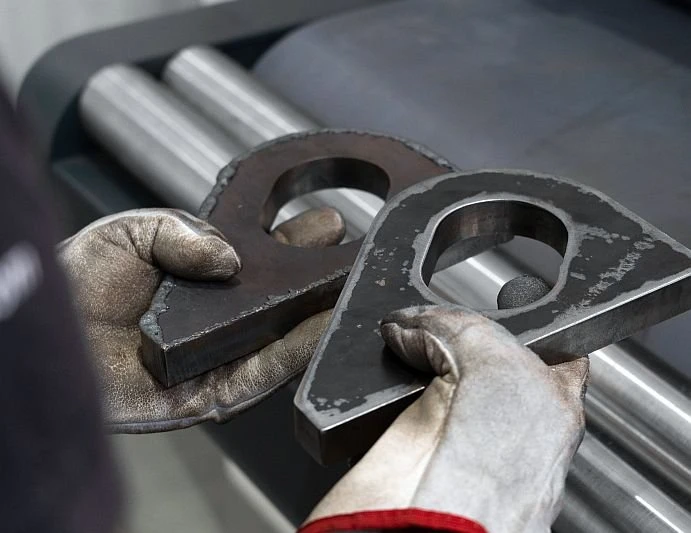

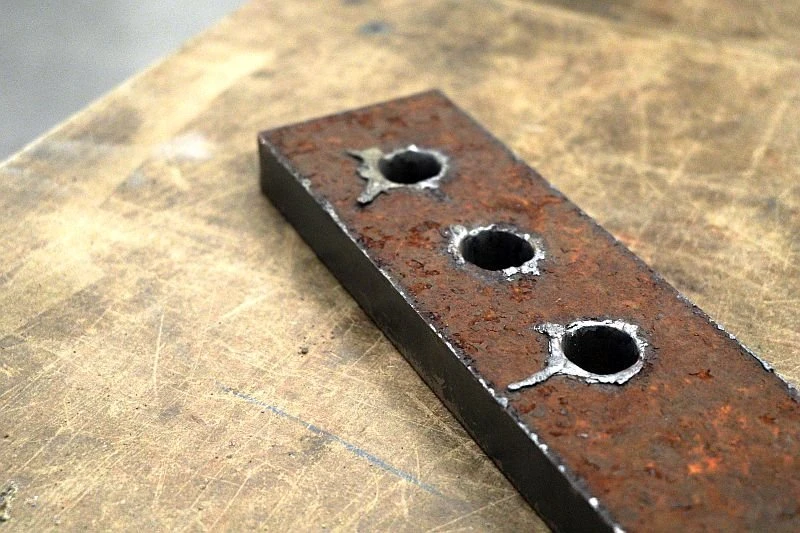

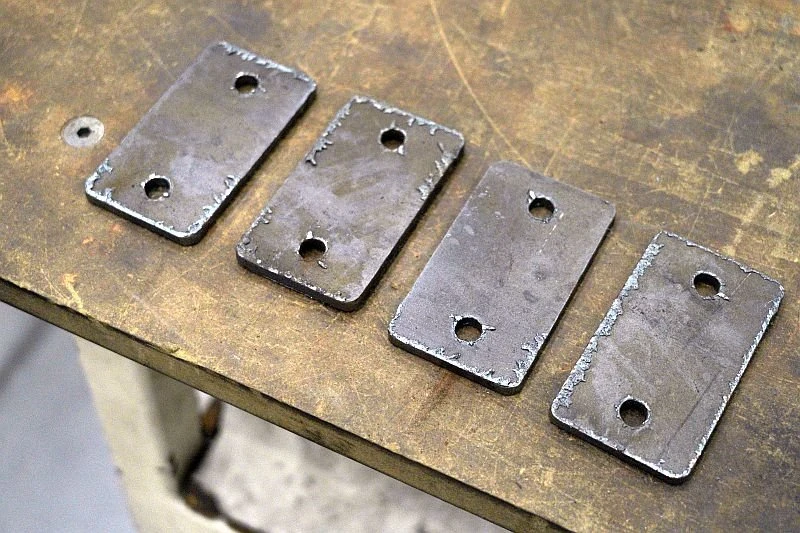

Odjehlovací stroj je určen pro odstraňování hrubých otřepů a zaoblování vnějších i vnitřních hran silnějších kovových obrobků. Je vhodný zejména na ocelové díly řezané plazmou nebo plamenem.
Konfigurace

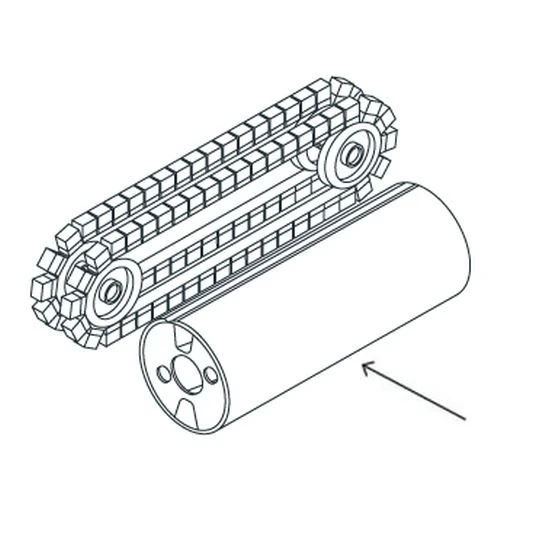

1 brusný válec + 2 segmentové pásy
Fotogalerie
Další informace
2 pracovní jednotky: široký brusný válec s pásem + 2 příčné segmentové pásy

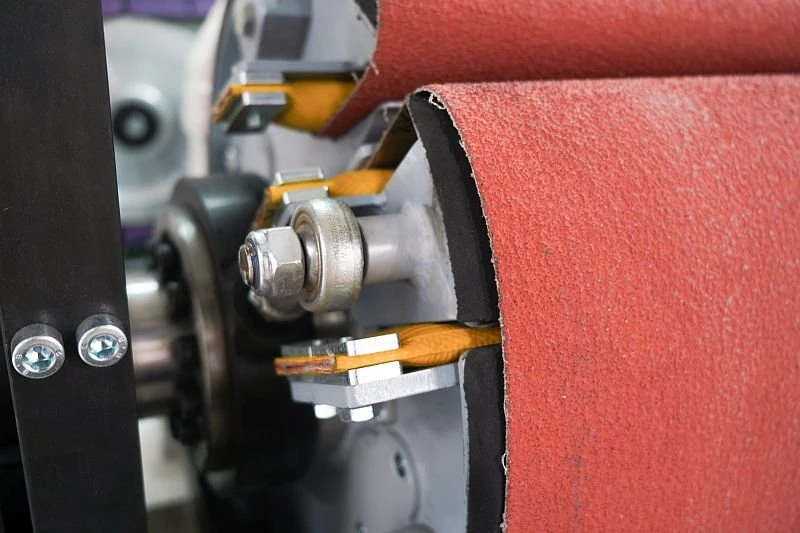

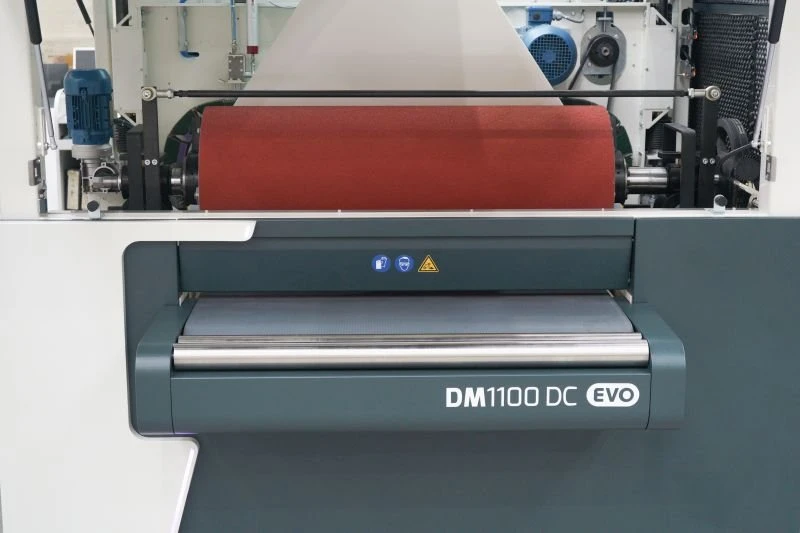

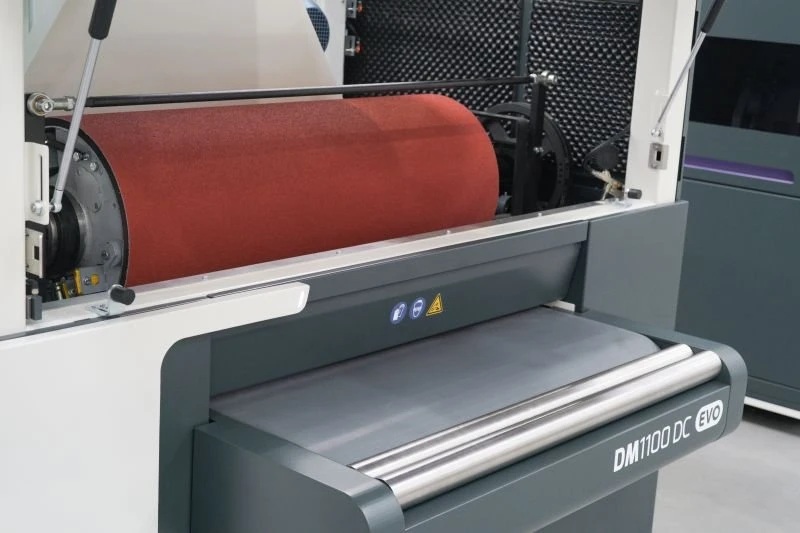

válec, na jehož obvod se upíná pás brusného plátna, nejprve odstraňuje hrubé otřepy, segmentové pásy následně zabrousí hrany do hladka
brusný válec, kromě rotace, osciluje v horizontálním směru (což prodlužuje životnost brusného plátna) a má určitou volnost ve vertikálním směru (což umožňuje reagovat na tolerance tloušťky)
válec je potažen extra měkkou pryží, takže přítlak působí zejména na hranách s otřepy, zatímco na plochy minimálně
příčné, opačně běžící segmentové pásy jsou osazeny bloky s kombinací Scotch Brite a brusné plátno

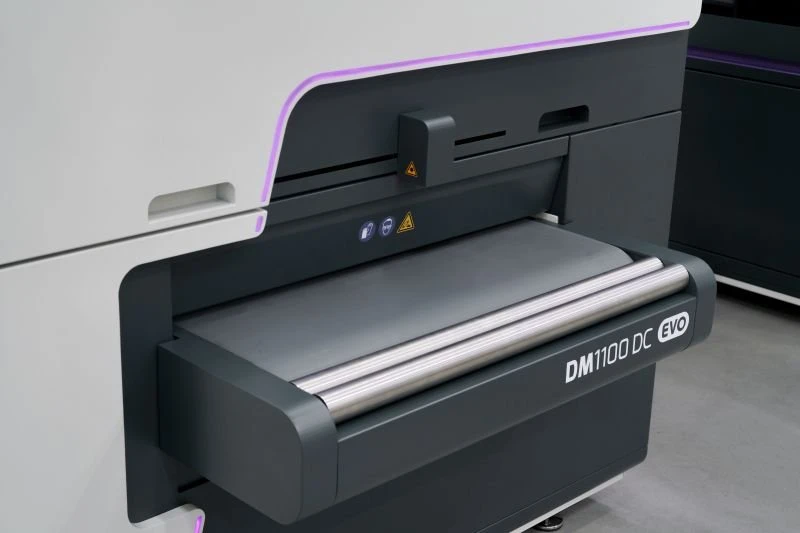

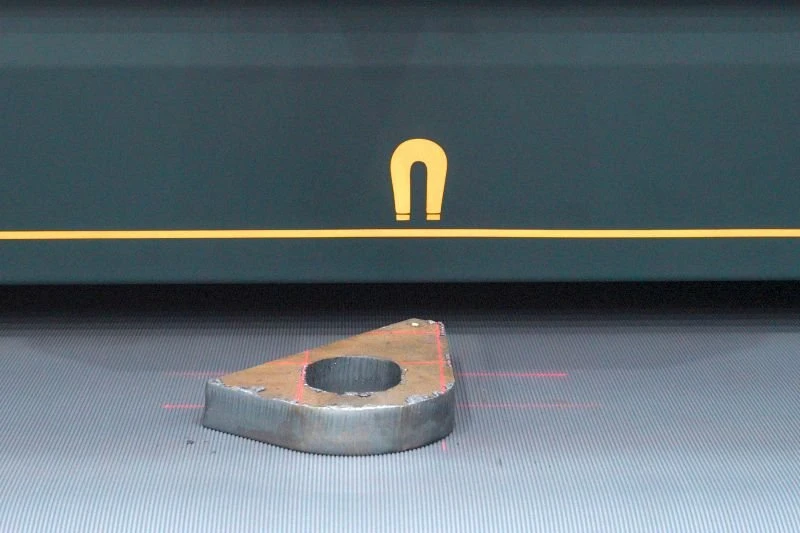

stroj je vybaven 600mm magnetickou zónou, která přidržuje menší obrobky na podávacím pásu při odjehlování s vysokým přítlakem
integrovaný laserový paprsek umožňuje správné změření tloušťky obrobku pro nastavení pracovní výšky stroje
při každém spuštění stroje je automaticky provedeno měření míry opotřebení brusných segmentů a nastavení správného přítlaku

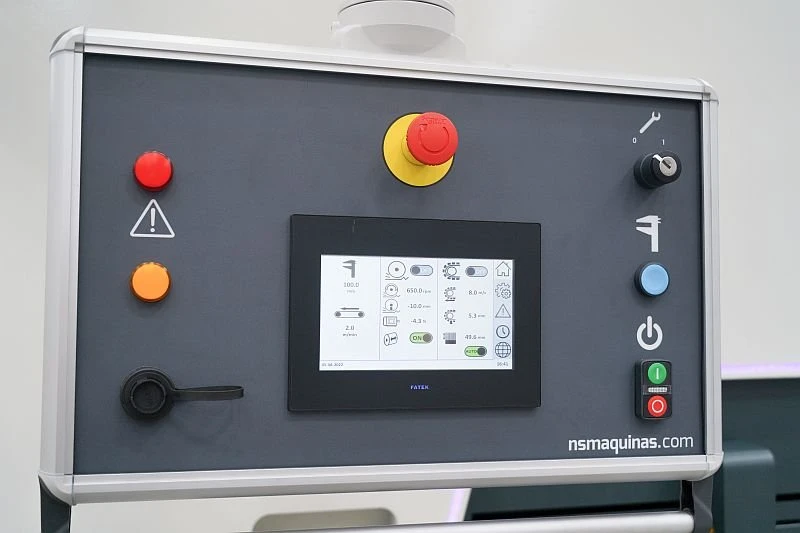

zařízení je vybaveno moderním softwarem a ovládáno pomocí řídícího panelu
| Podávání | |
| max. pracovní šířka | 1100 mm |
| max. pracovní výška | 120 mm |
| min. délka obrobku | 50 mm |
| rychlost podávacího pásu | 0,5 - 4 m/min |
| příkon motoru | 0,37 kW |
| Jednotka s brusným válcem | |
| průměr válce | 350 mm |
| tvrdost válce | 20 Sh |
| rozměry upínaného brusného pásu | 1150 x 1520 mm |
| otáčky válce (nastavitelná) | 185 - 650 ot/min |
| příkon motoru | 11 kW |
| Jednotka s 2 segmentovými pásy | |
| rychlost pásů (nastavitelná) | 2 - 8 m/s |
| příkon motorů | 3 kW (2x) |
| Celkové parametry stroje | |
| celkový příkon | 19 kW |
| proud | |
| vývody pro odsávání | ø 150 mm (2x) |
| rozměry | 2258 x 2900 x 2220 mm |
| hmotnost | 4100 kg |
Brusné pásy pro brusku NS DM1100 DC si můžete objednat přímo v našem eshopu. Vyrobíme vám je do 5 pracovních dnů od vaší objednávky.
