NS TDM100 2D AT - automatický stroj na vrtání, tavné vrtání a řezání vnitřních závitů do trubek a hranatých profilů

NS TDM100 2D AT

automatický stroj na vrtání, tavné vrtání a řezání vnitřních závitů

Automatický dvouhlavý stroj pro vrtání, tavné vrtání a řezání vnitřních závitů do kulatých i hranatých trubek a tyčí nachází výborné uplatnění v různých oborech kovovýroby, jako je např. výroba zábradlí, nábytkářství nebo při vrtání trubkových dílů z nerezové oceli.

Poptat stroj

Fotogalerie

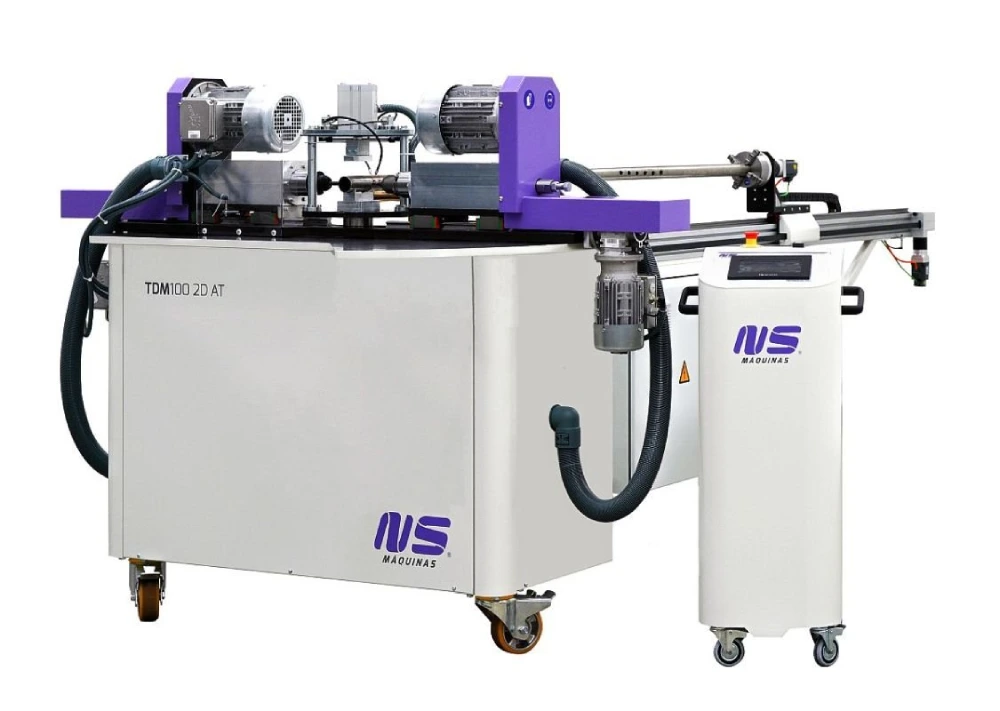

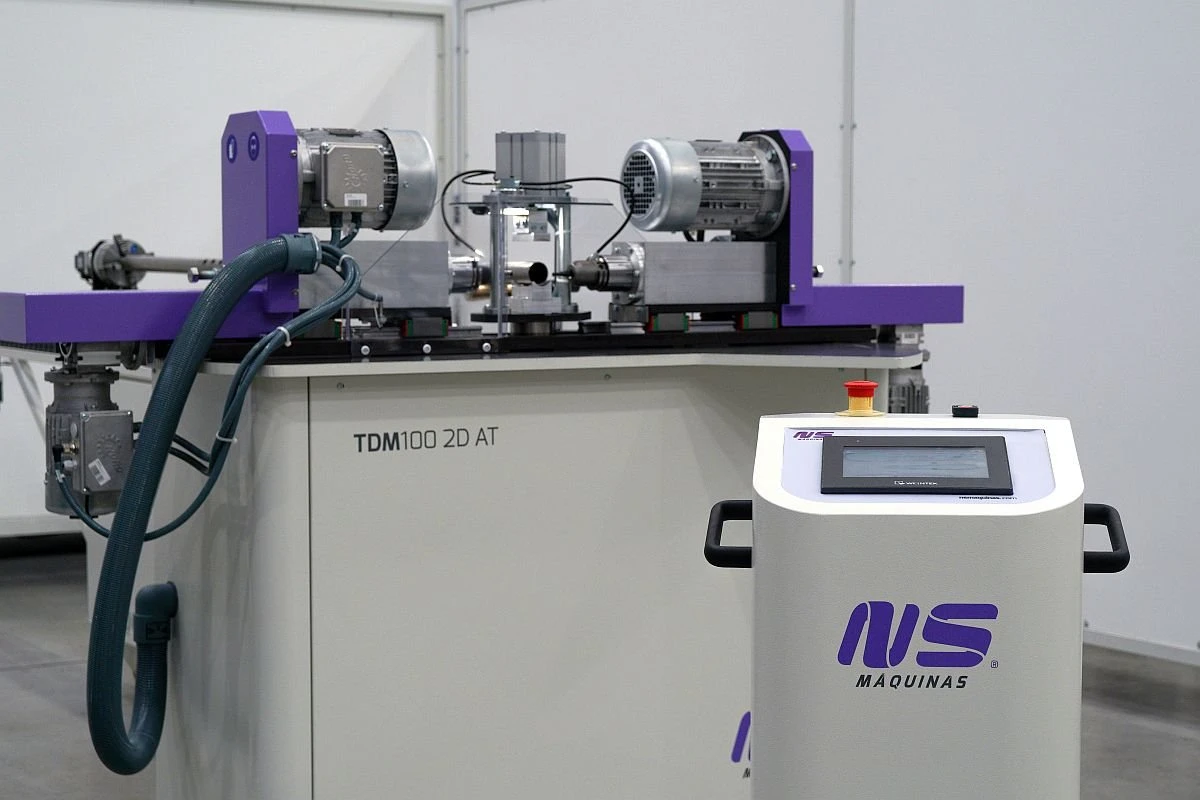

NS TDM100 2D AT - automatický stroj na vrtání, tavné vrtání a řezání vnitřních závitů do trubek a hranatých profilů

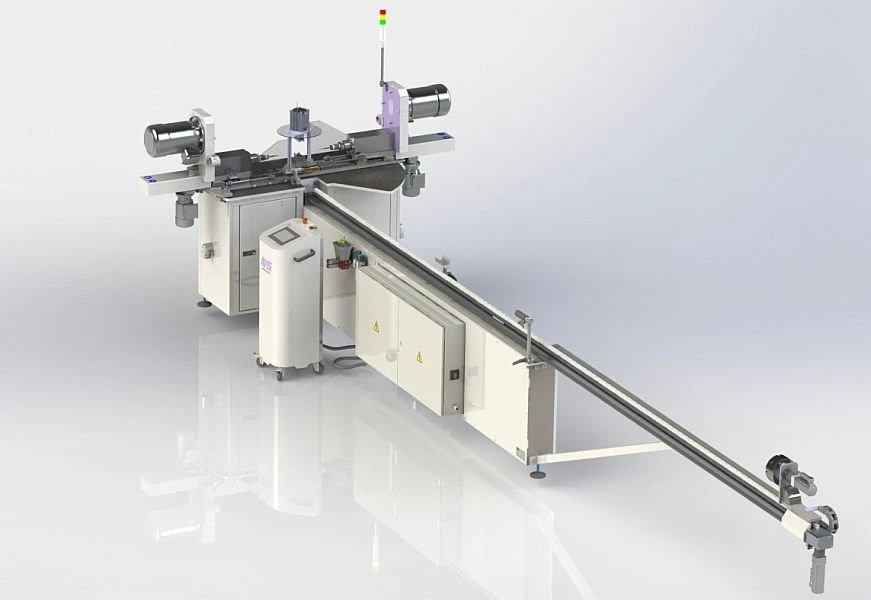

NS TDM100 2D AT - automatický stroj na vrtání, tavné vrtání a řezání vnitřních závitů
NS TDM100 2D AT - automatický stroj na vrtání, tavné vrtání a řezání vnitřních závitů do trubek a hranatých profilů

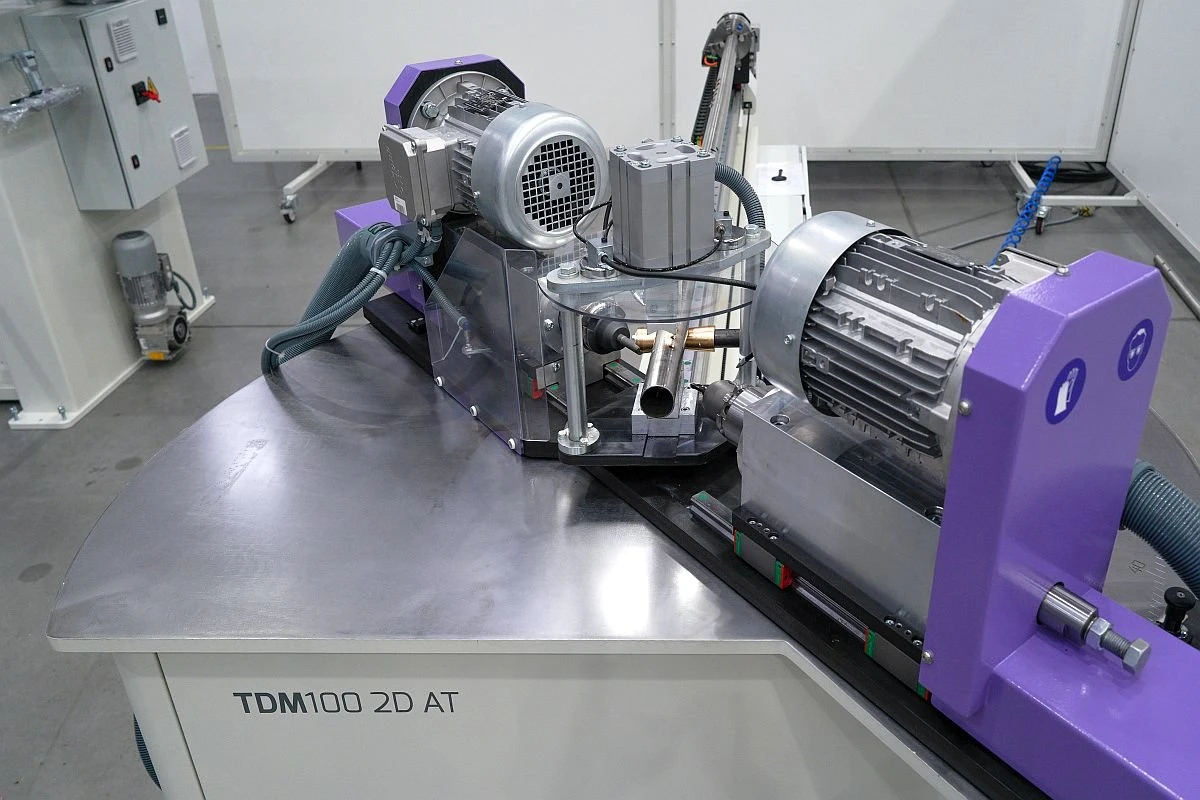

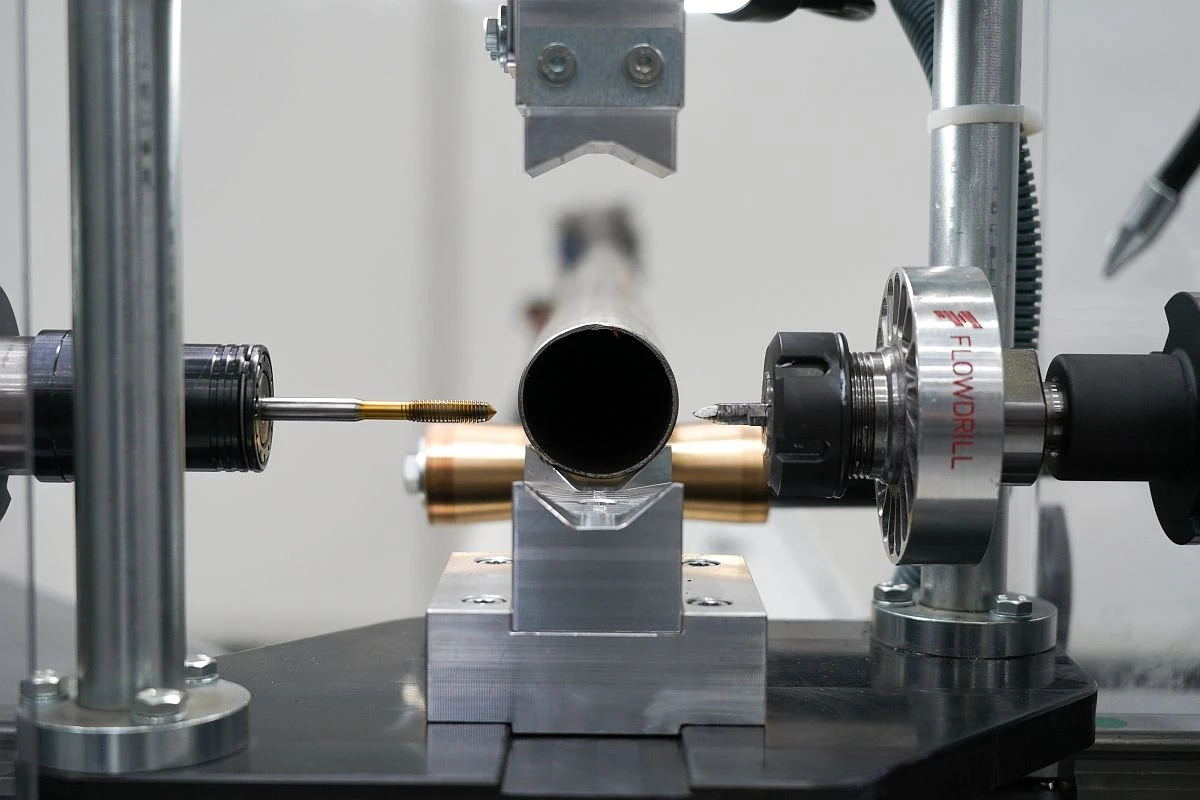

NS TDM100 2D AT - automatický stroj na vrtání, tavné vrtání a řezání vnitřních závitů do trubek a hranatých profilů - 2 jednotky s vyměnitelnými nástroji, hloubka, úhel a rychlost jsou nastaveny v rámci automatické operace
NS TDM100 2D AT - automatický stroj na vrtání, tavné vrtání a řezání vnitřních závitů do trubek a hranatých profilů - 2 jednotky s vyměnitelnými nástroji, hloubka, úhel a rychlost jsou nastaveny v rámci automatické operace

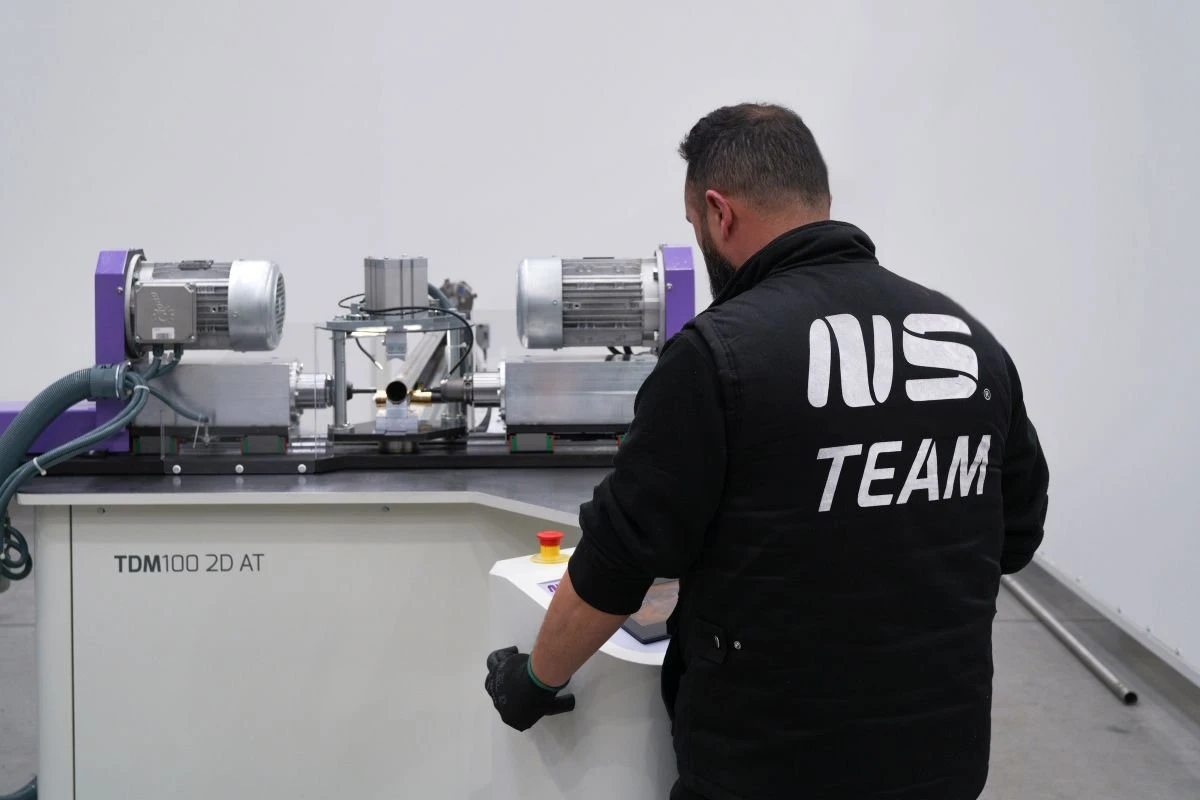

NS TDM100 2D AT - automatický stroj na vrtání, tavné vrtání a řezání vnitřních závitů do trubek a hranatých profilů - podávání trubek, otáčení, provoz obou stanic a upínání probíhá automaticky

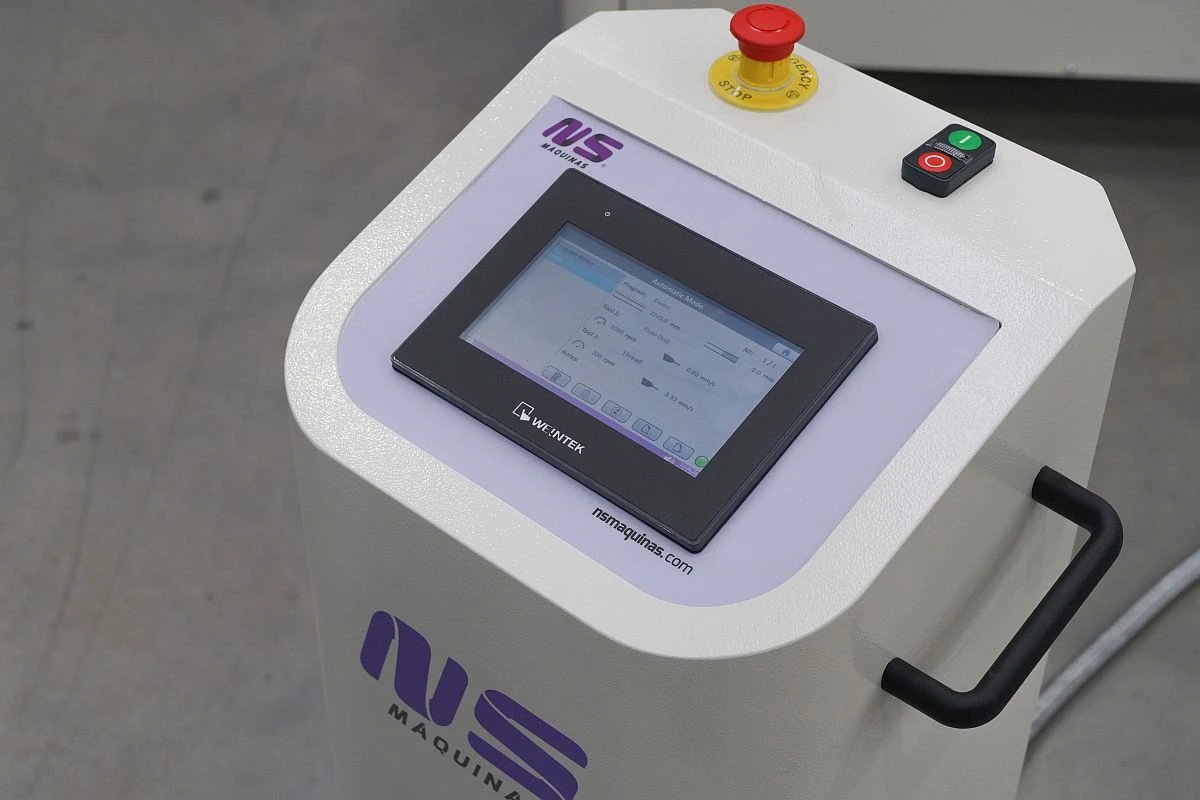

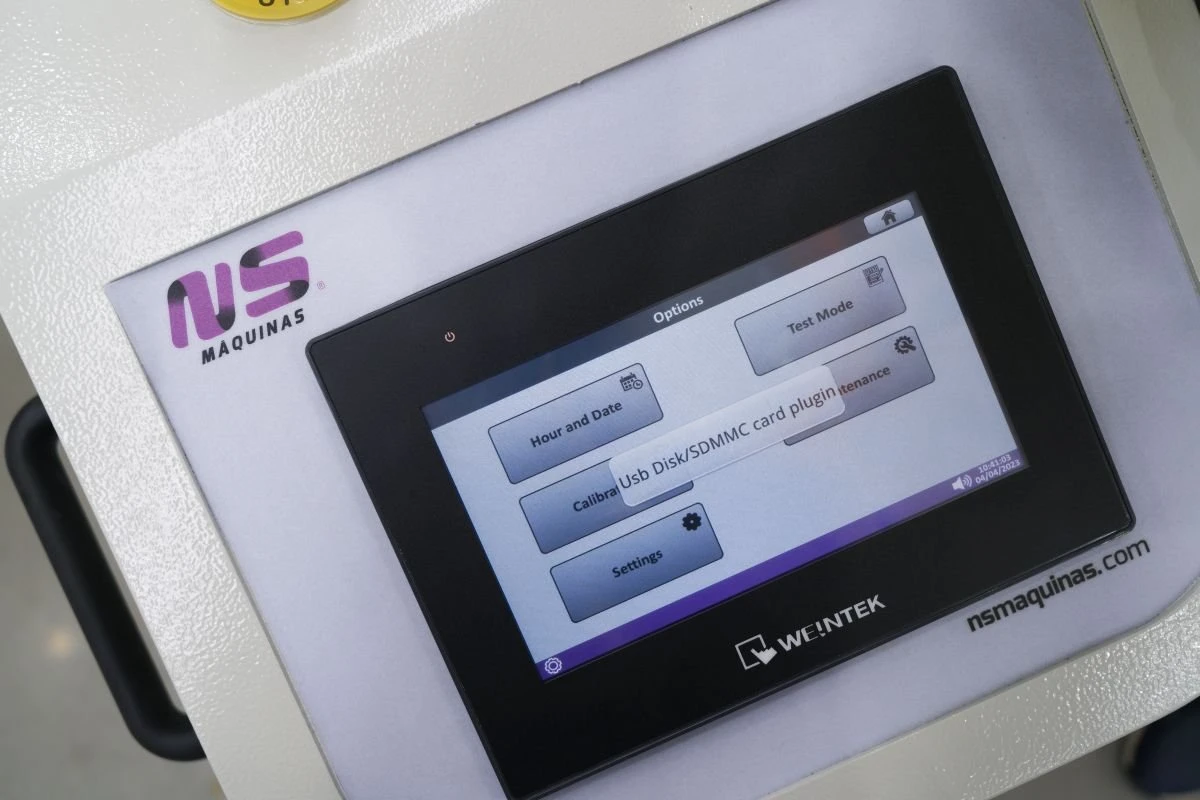

NS TDM100 2D AT - automatický stroj na vrtání, tavné vrtání a řezání vnitřních závitů do trubek a hranatých profilů - ovládání přes dotykovou obrazovku umožňuje ukládat programy s předdefinovanými parametry
NS TDM100 2D AT - automatický stroj na vrtání, tavné vrtání a řezání vnitřních závitů do trubek a hranatých profilů - ovládání přes dotykovou obrazovku umožňuje ukládat programy s předdefinovanými parametry

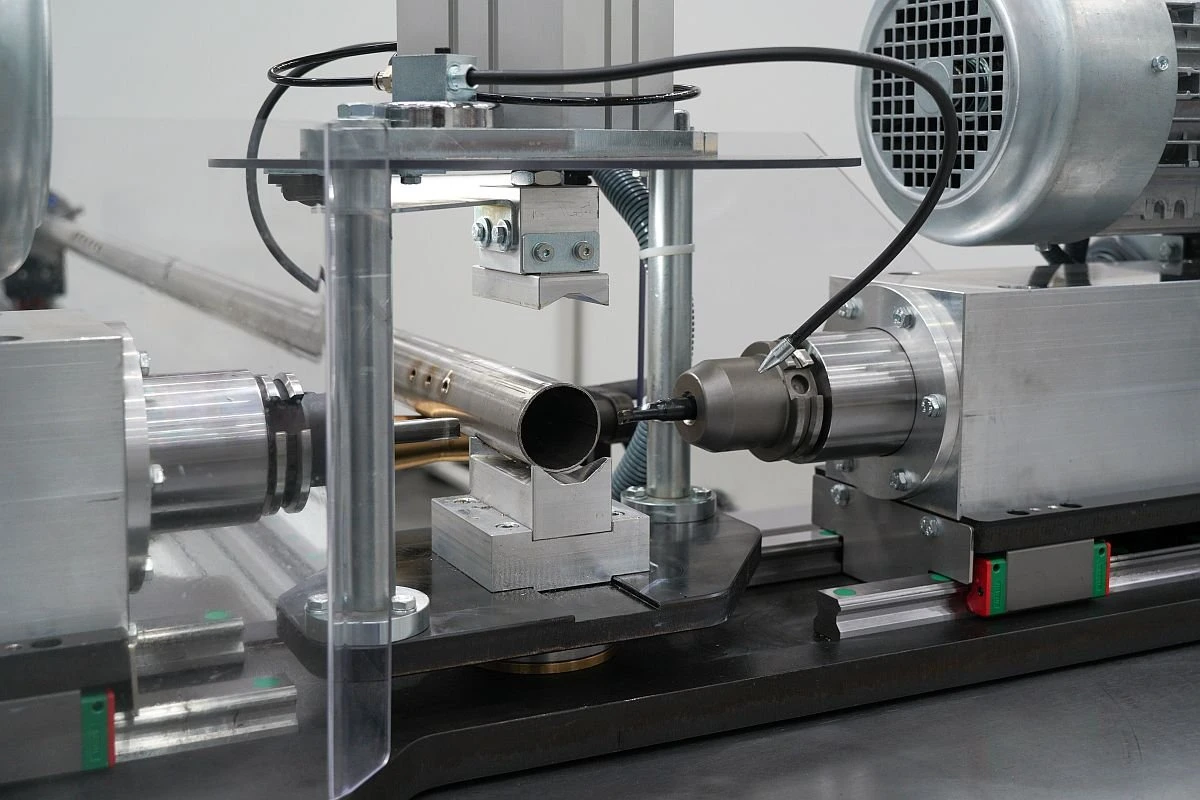

NS TDM100 2D AT - automatický stroj na vrtání, tavné vrtání a řezání vnitřních závitů do trubek a hranatých profilů - 2 jednotky s vyměnitelnými nástroji, hloubka, úhel a rychlost jsou nastaveny v rámci automatické operace

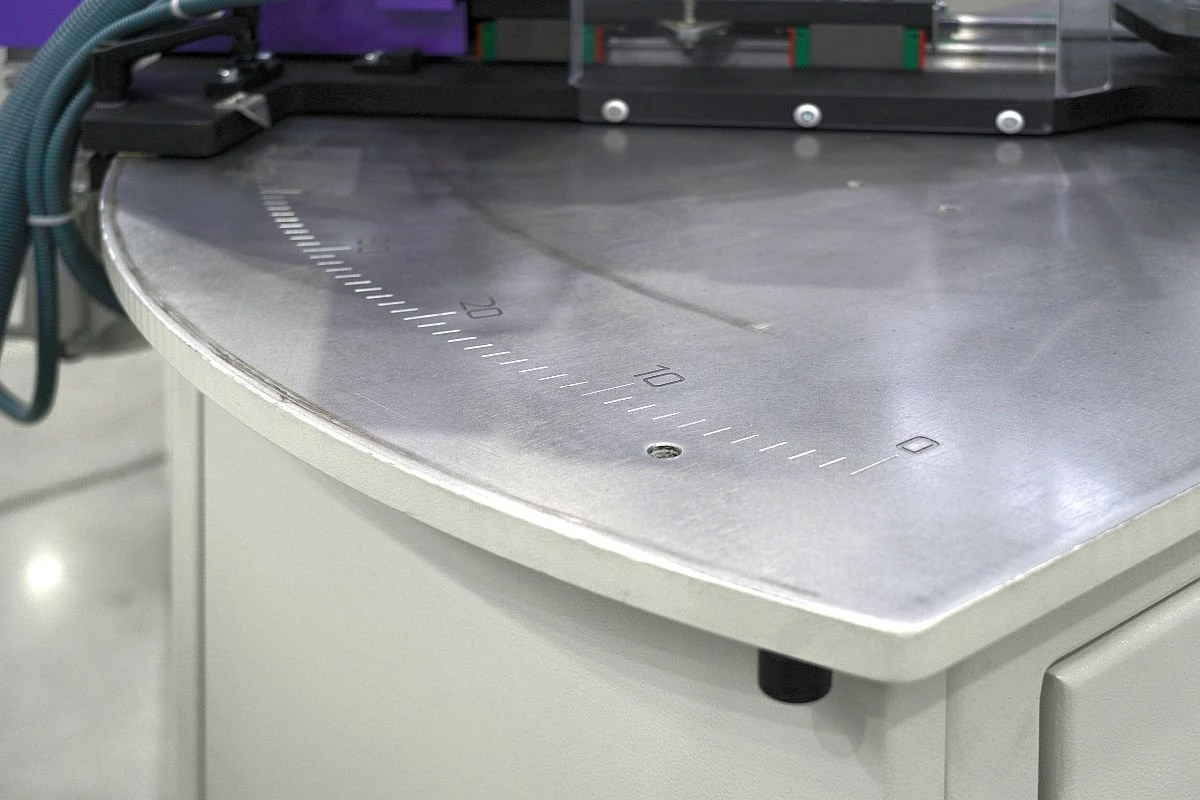

NS TDM100 2D AT - automatický stroj na vrtání, tavné vrtání a řezání vnitřních závitů do trubek a hranatých profilů - nastavitelný úhel -50° až +50°

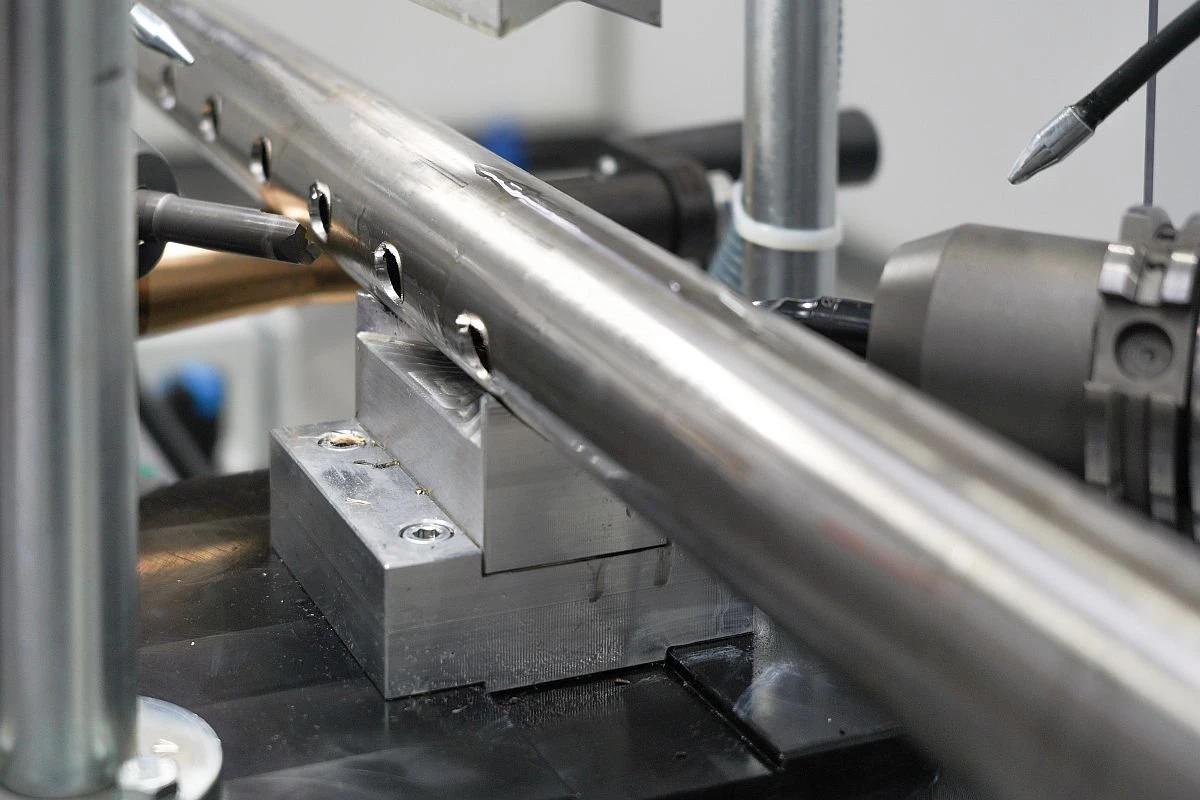

NS TDM100 2D AT - automatický stroj na vrtání, tavné vrtání a řezání vnitřních závitů - tavné vrtání až do průměru 12 mm

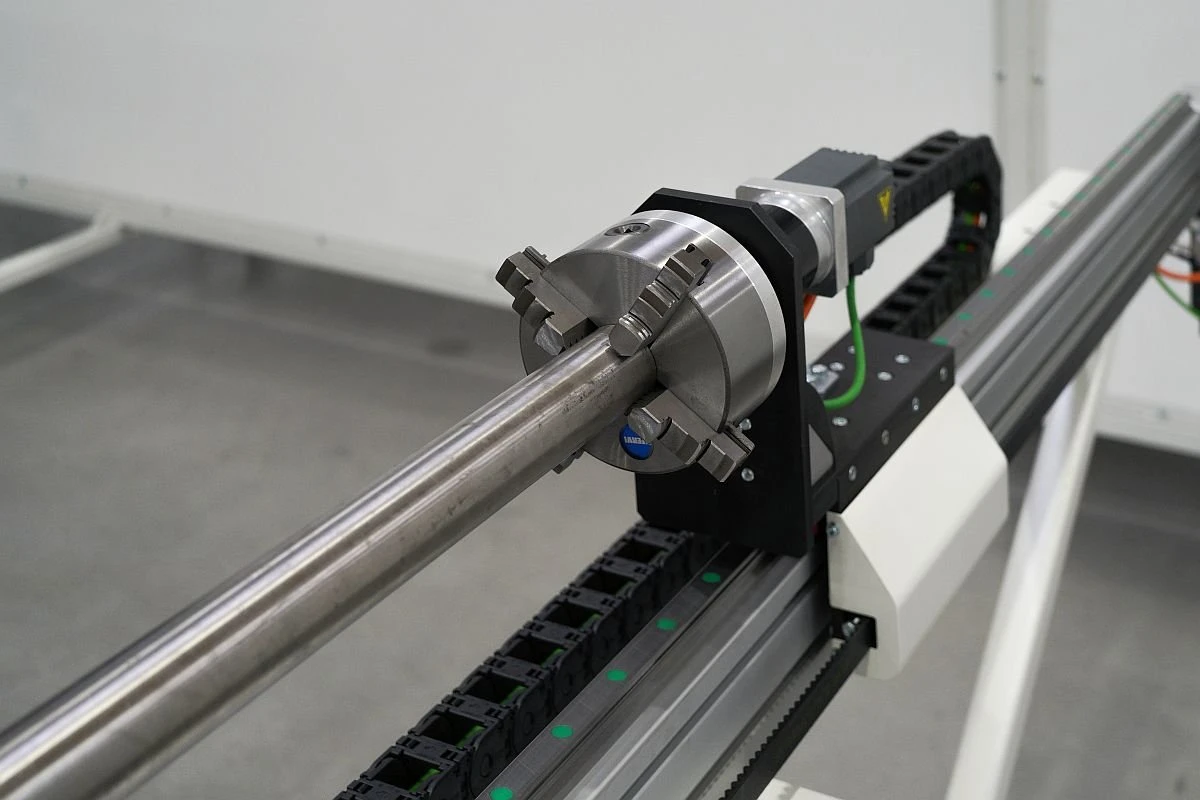

NS TDM100 2D AT - automatický stroj na vrtání, tavné vrtání a řezání vnitřních závitů do trubek a hranatých profilů - systém upínání

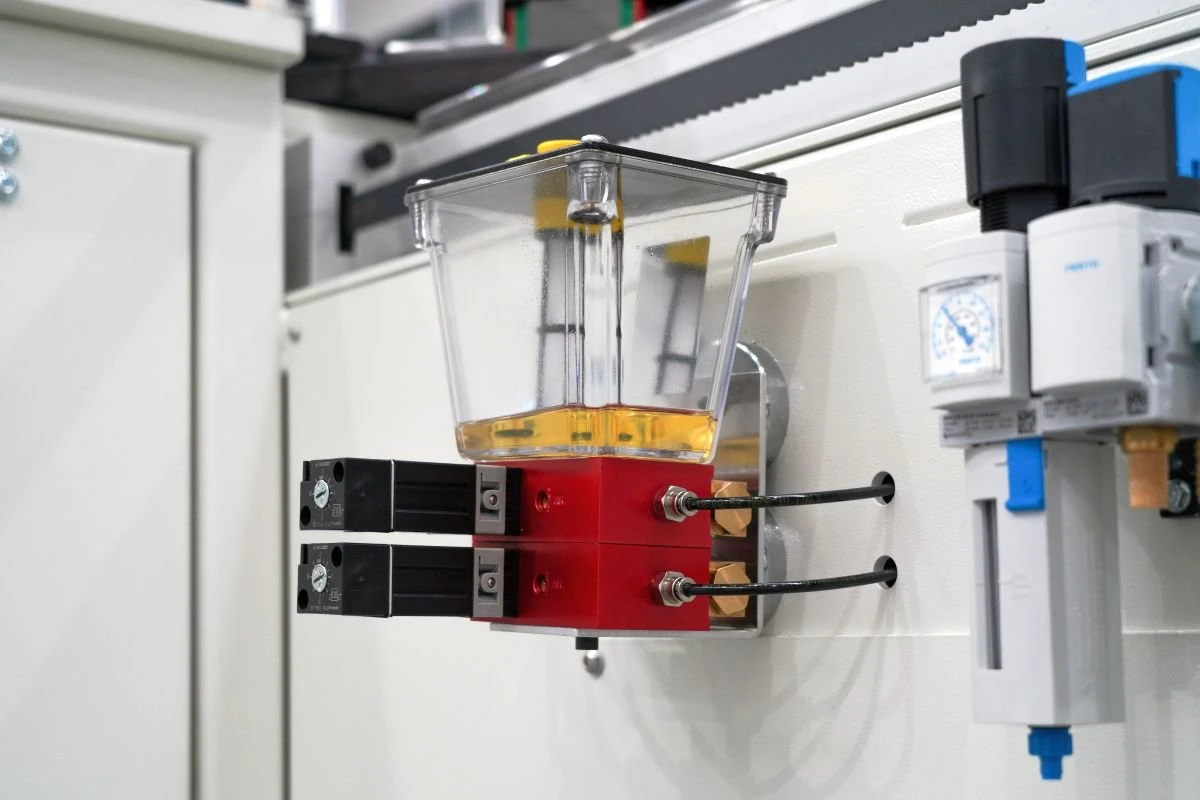

NS TDM100 2D AT - automatický stroj na vrtání, tavné vrtání a řezání vnitřních závitů do trubek a hranatých profilů - nádobka s kapalinou

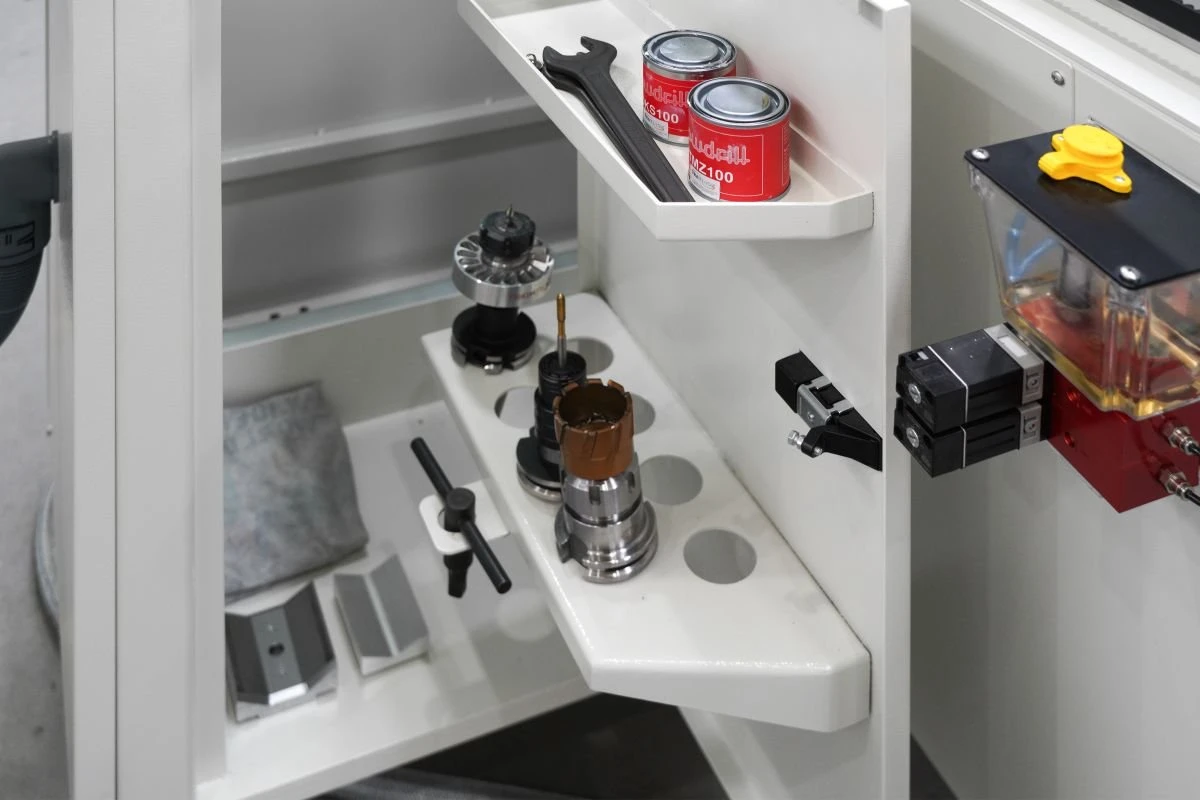

NS TDM100 2D AT - automatický stroj na vrtání, tavné vrtání a řezání vnitřních závitů do trubek a hranatých profilů - úložný prostor pro nástroje

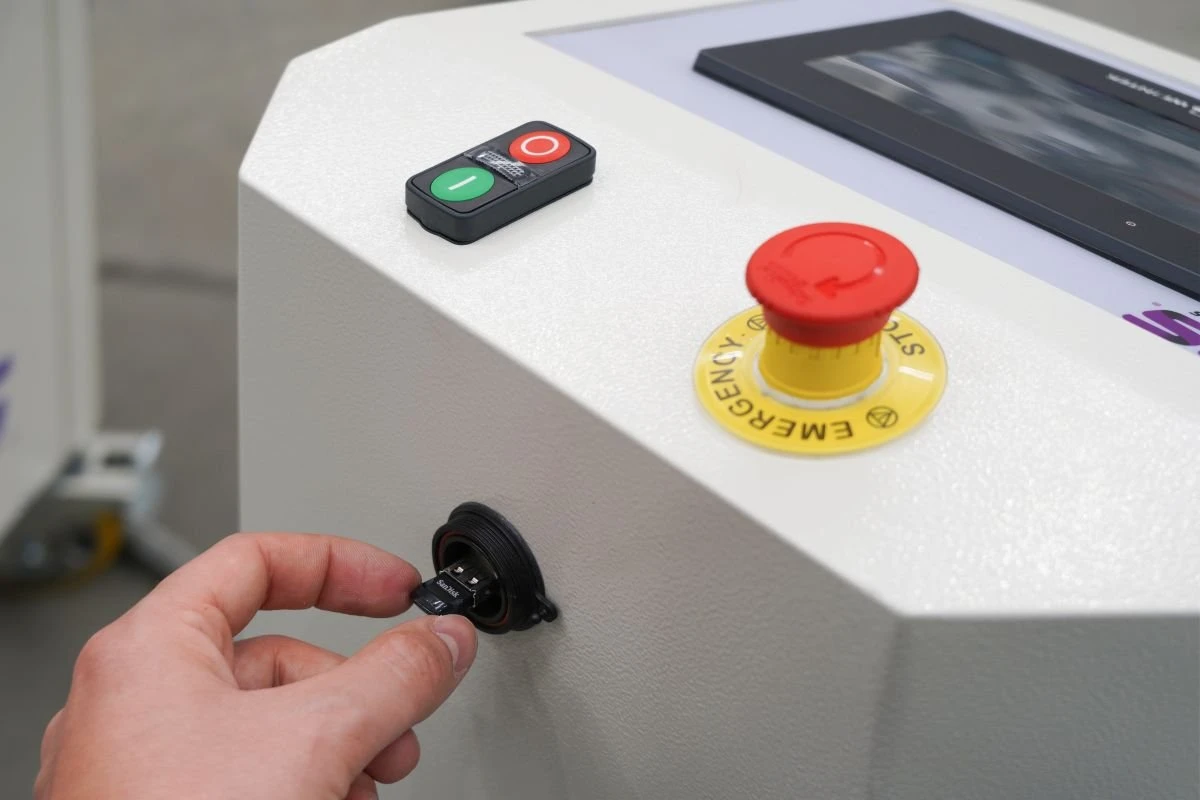

NS TDM100 2D AT - automatický stroj na vrtání, tavné vrtání a řezání vnitřních závitů -

Další informace

  • kompletně nastavitelný pro vrtací operace pod různými úhly

  • dvě nezávislé vrtací jednotky s programovatelným nastavením provádějí vrtání trubek, tavné vrtání a řezání vnitřních závitů bez zásahu obsluhy

  • posuv, rotace a upínání probíhá automaticky

  • rychlá a snadná výměna pracovních nástrojů

  • chladící systém zajišťuje efektivní vrtání a prodlužuje životnost nástrojů

  • řízení stroje pomocí ovladacího panelu s dotykovým displejem - umožňuje uložení programů pro další použití

Vrtané profily
max. průměr vrtaných trubek114 mm
max. rozměr hranatých profilů100 x 100 mm
max. rozměr plochých profilů110 x 15 mm
max. délka3000 mm
Vrtání otvorů
úhel+ 50° / - 50°
max. průměr vrtání50 mm
max. průměr tavného vrtánído M12
rychlost vrtání1,2 - 20 mm/s (upínání SK40)
Další parametry stroje
příkon motorů vrtacích hlav2x 2,2 kW
otáčky motorů550 - 5000 ot/min
příkon motorů pro osový pohyb vrtacích hlav2x 0,18 kW
upínání, rotace a posuv trubekautomaticky
celkový příkon5,18 kW
spotřeba proudu11 A
rozměry2270 x 4265 x 1450 mm
hmotnost740 kg
